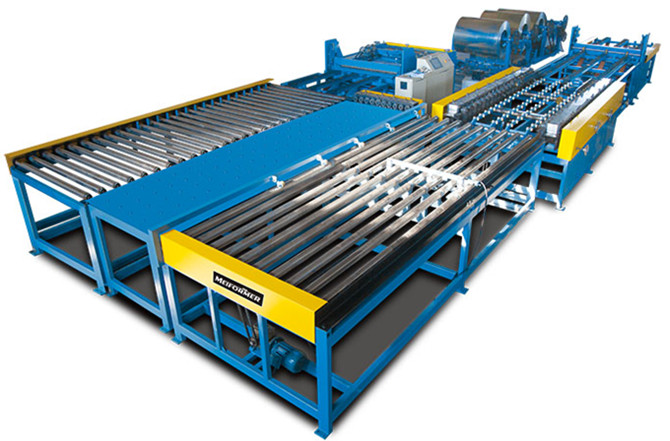

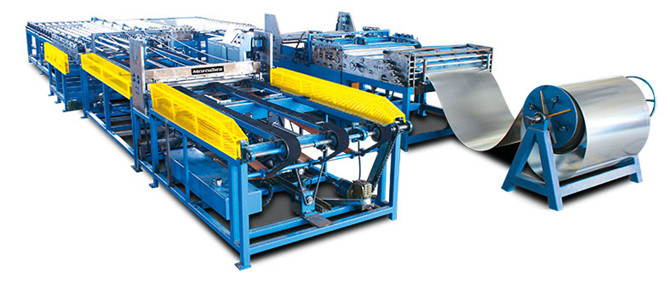

風管全自動生產線 7
此生產線是專為符合歐洲標準（DW-144）的共板式插接法蘭而設計的全自動生產線，此生產線采用模塊結構設計，包括卷料的校平，壓筋，GDF法蘭及東洋骨的的切槽切角，東洋骨的雌雄口，雙聯動GDF法蘭成型，自動折彎成“L”，“U”，“口”型風管和風管最后合口，客戶也可根據需要選用不同的功能進行組合購買。此生產線采用加強型機架，工業級數控系統及MEIFORMER公司專用的風管生產線軟件組成。PLC控制，全電腦操作，只需輸入所要制作的風管尺寸，數量等資料，生產線將為您生產出合格滿意的風管。極大地提高生產率和節約人工和材料。法蘭高度可按客戶要求定制。
MEIFORMER全自動風管流水線特點:

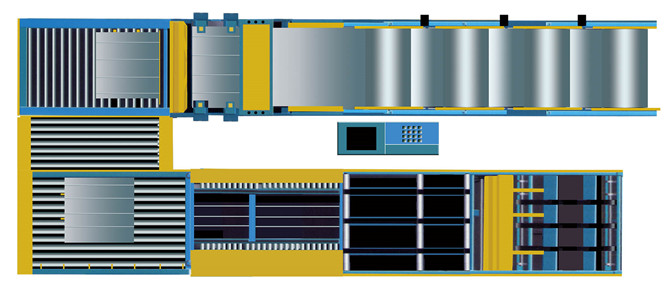

● 整條流水線結構布局合理，可呈“Z”或“U”型分布
● 模塊化設計，可根據不同的需要選擇不同功能的模塊進行靈活組合
● 可自動實現如下功能：平板定尺寸開料,4片料風管加工,“L“型“U“型
“口“型風管加工

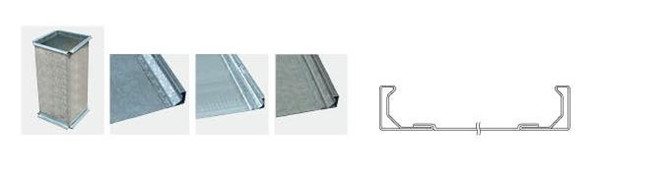

● 自動加工完成風管的GDF法蘭和按扣式咬口
● 卷料自動送料系統,自動完成風管加強筋
● 卷料矯平功能,自動完成風管切槽，切角功能
通用技術參數:
● 材料厚度范圍: 0.4—1.2mm
● 板料寬度:150-1300mm . 1500 mm為選擇
● 長度精度: ± 0,5mm
● 對角線精度: ± 0,8mm
● 流水線速度:最大到（ Up to ）18M/ min.
● 驅動:全液壓（Hydraulic drive）
● 總功率:32KW
● 壓筋:標準型式，符合風管制作工藝（● 切槽切角:MEIFORMER公司專業
● 設計的組合模具用于風管切槽切角，適合GDF，插接式法蘭，按扣式，
聯合角式咬口等風管制作工藝.
● 數控: 日本三菱數控系統
